Fabrication et installation d'un shnorkel :

Deux montages au choix :

• soit avec simplement un coude à 45°
• soit avec un chapeau de ventilation.

Outillage :

• Scie à métaux
• Pince à riveter
• Tournevis
• Perçeuse & foret (4mm)
• Fraise à métaux
• Marteau

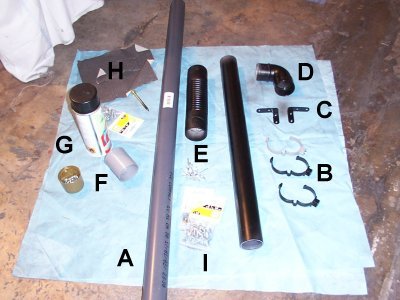

Le matériel :

• A - 2m de tube PVC 50mm
• B - Colliers pour tubes PVC 50 mm (modéle à clip, question d'esthetique)
• C - Equerres métal (2)
• D - Coude PVC 50 mm (2)
• E - Manchon souple 50 mm
• F - Petit manchon 50 mm
• G - Bombe peinture noir satiné
• H - Toile émeri petit grain
• I - Boulons, écrous, rondelles, rivets...
• Sans oublier un tube de colle PVC !

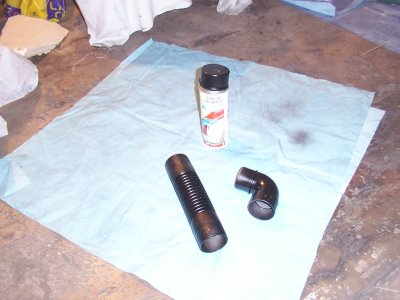

Mise en peinture des éléments PVC.

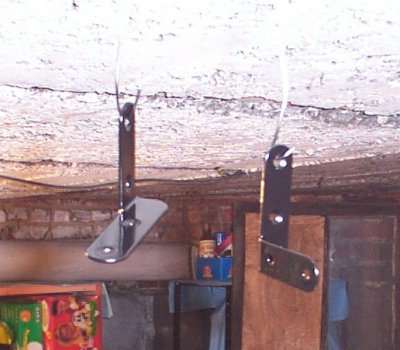

Mise en peinture des équerres (détails).

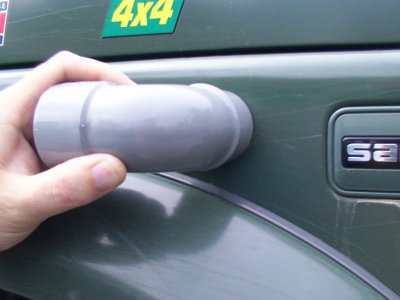

Détermination de l'emplacement (juste derriére la sortie du filtre à air).

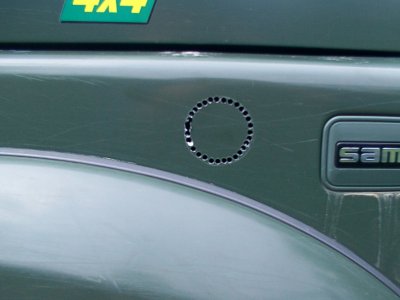

Perçage des trous (le plus douloureux, eh oui il faut faire un gros trou dans son Zuk :-)) .

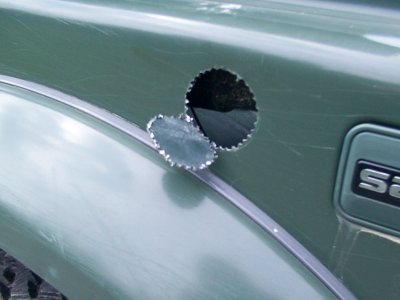

Découper entre les trous afin de faire sauter le cercle de tôle à l'aide d'un tournevis et d'un marteau.

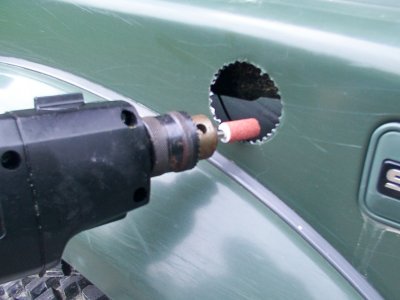

Un petit coup de fraiseuse tout le tour du trou.

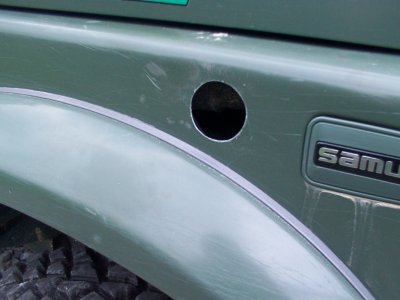

Voilà un beau trou bien propre pouvant accueillir le coude.

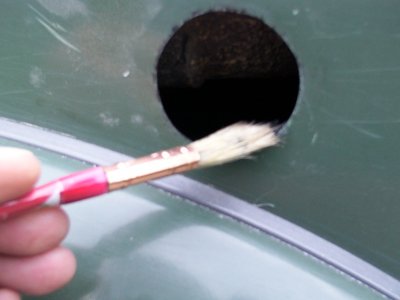

Un petit coup d'antirouille.

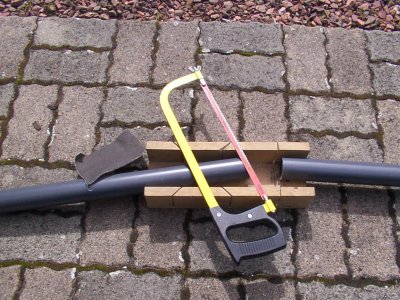

Découpage des tubes PVC.

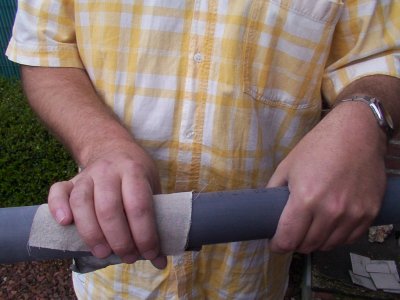

Ponçage avant mise en peinture.

Bon ça se présente bien !

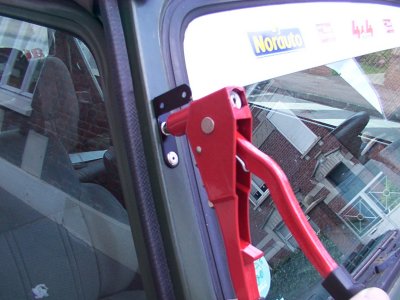

Mise en place des équerres à l'aide d'une pince à riveter.

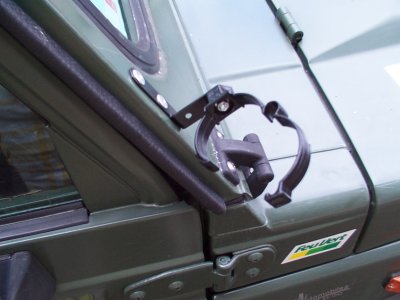

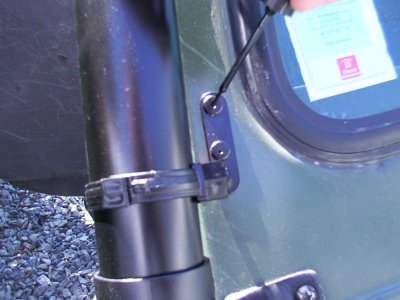

Mise en place des colliers de fixation à l'aide d'une vis passée au travers de l'écrou existant (sur le collier).

Assembler le tout à l'aide de colle PVC en ayant soin de ponçer les parties accueillant la colle.

Là aussi j'ai mis un collier pour rapprocher le tube de la carrosserie (tendance à s'écarter).

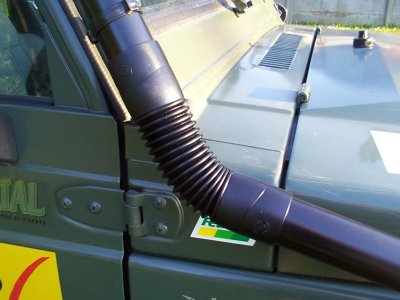

Détail du manchon souple.

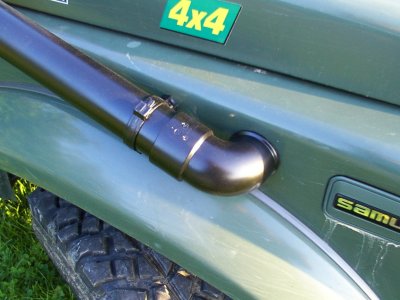

Détail avec coude (45°).

Un petit coup de peinture sur les rivets à l'aide d'un pinceau retouche noir mat.

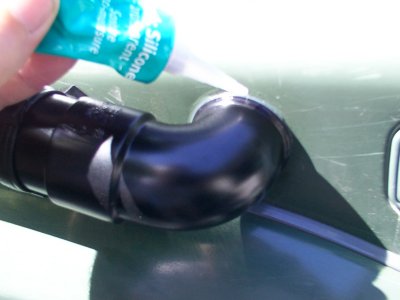

Un peu de mastic silicone translucide autour du coude.

Mise en place du petit manchon PVC qui consolidera l'ensemble.

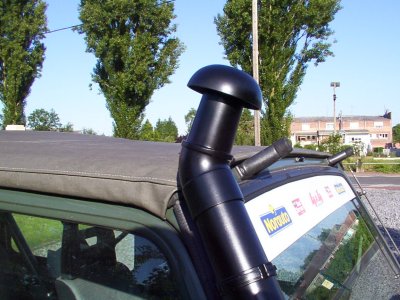

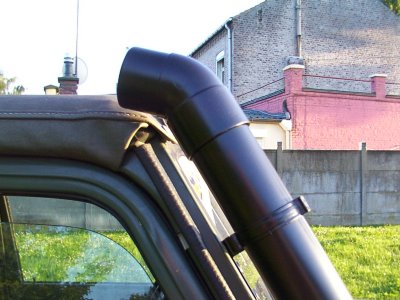

J'ai enfin trouvé ce que je cherchais, un chapeau de ventilation (rayon toiture magasin bricolage) que j'ai collé sur un coude.

Manchon caoutchouc pour la liaison filtre à air/schnorkel (rayon sanitaire toujours) mais une bonne grosse durite d'occasion et deux serflex feront l'affaire aussi.

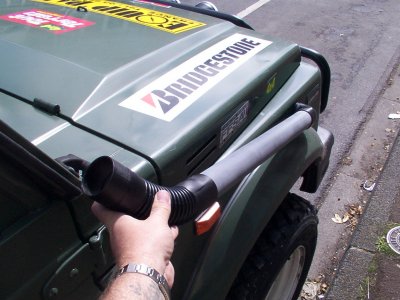

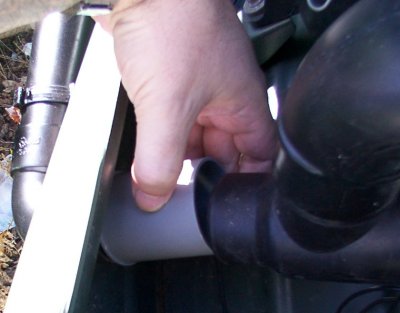

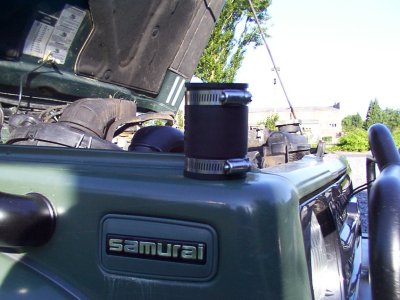

Mise en place du manchon caoutchouc sur le schnorkel.

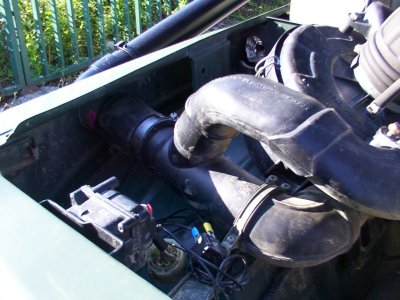

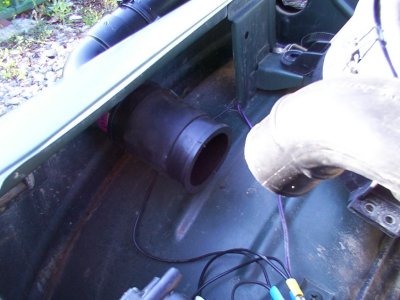

Sur le filtre à air maintenant, et c'est terminé !

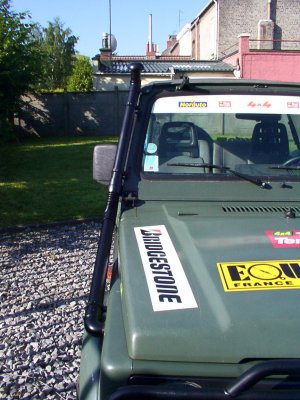

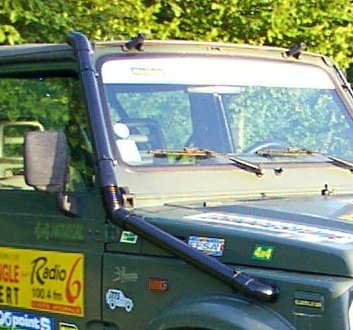

Zoom de face.

De côté.

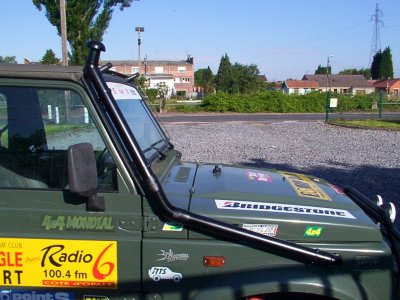

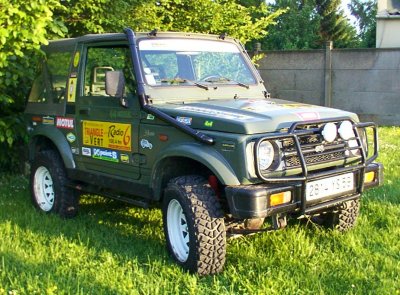

Vue d'ensemble (avec chapeau de ventilation)

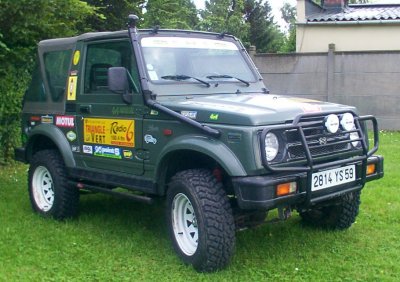

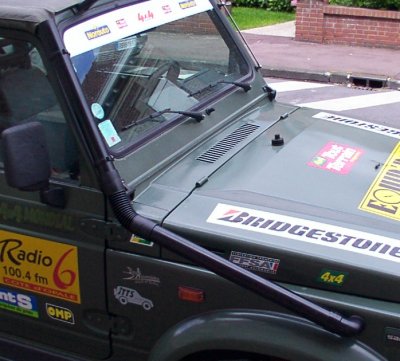

Vue d'ensemble ( avec coude 45° ).

Détail du Shnorkel terminé (avec coude).

NB : Tous les éléments proviennent du rayon sanitaire et quincaillerie des magasins de bricolage de ma région. (Leroy Merlin, ...)
